Blockhaus II
Entwurfszeichnungen mit AutoCAD
AutoCAD ist eine weltweit führende Software für computergestütztes Design (CAD), die von Autodesk entwickelt wurde. Sie wird von Architekten, Ingenieuren und Bauprofis genutzt, um präzise 2D-Zeichnungen und 3D-Modelle zu erstellen, zu dokumentieren und zu automatisieren.
AutoCAD Software und Grundrisse
AutoCAD (Vollversion): Bietet umfassende 2D- und 3D-Funktionen sowie Zugriff auf sieben spezialisierte Tool Sets (z. B. für Architektur, Mechanik oder Elektroplanung).
AutoCAD LT: Eine kostengünstigere Version, die primär auf präzises 2D-Entwerfen und Dokumentieren fokussiert ist und keine 3D-Modellierung oder Spezial-Tooles enthält.
AutoCAD Web: Ermöglicht den Zugriff auf grundlegende Zeichenbefehle direkt über den Webbrowser oder mobile Geräte, ohne dass eine lokale Installation erforderlich ist.
AutoCAD 2026: Die aktuelle Version (erschienen im März 2025) führt verstärkt Autodesk AI ein, um Aufgaben wie das Platzieren von Blöcken oder das Auswerten von Markierungen zu automatisieren.

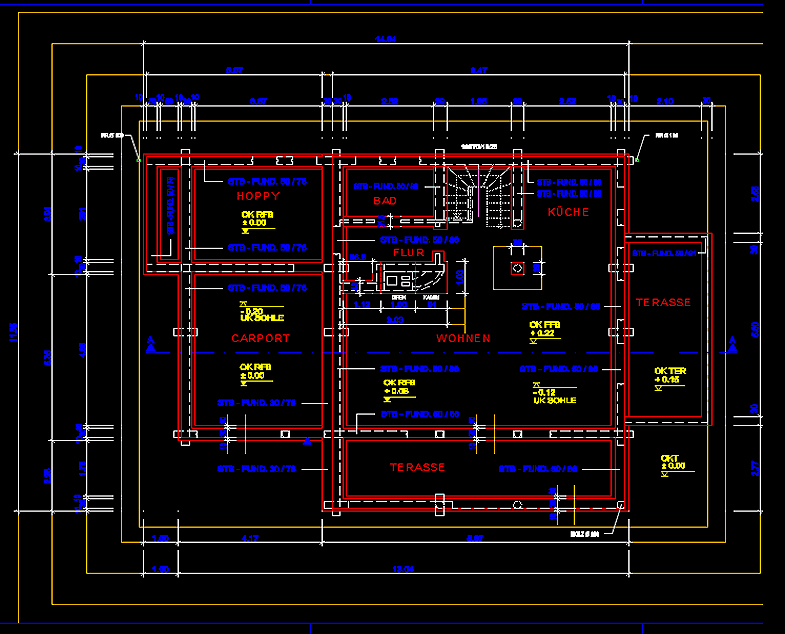

Fundament 1:100

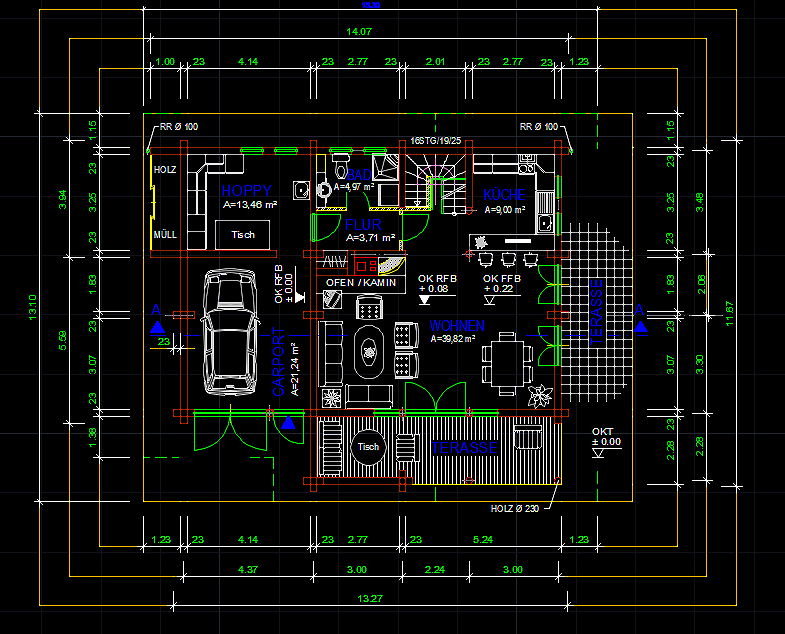

EG 1:100

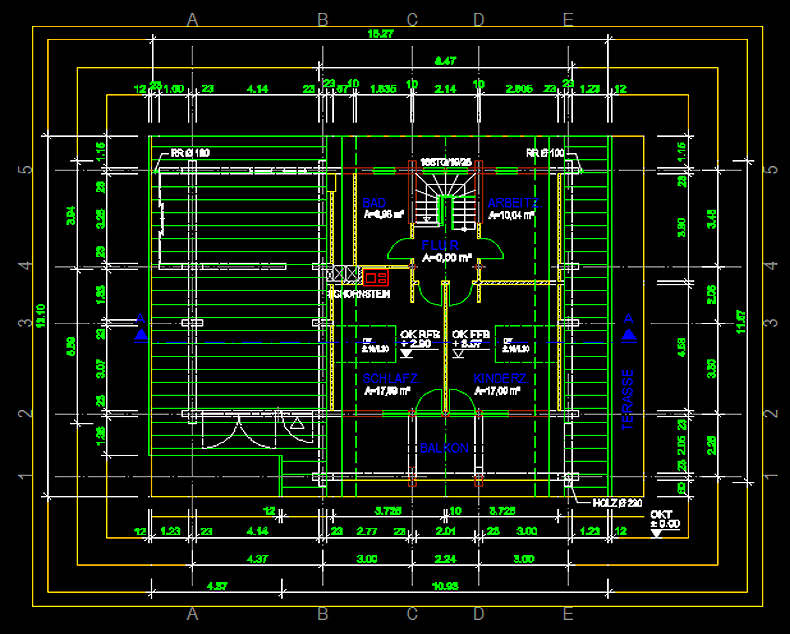

DG 1:100

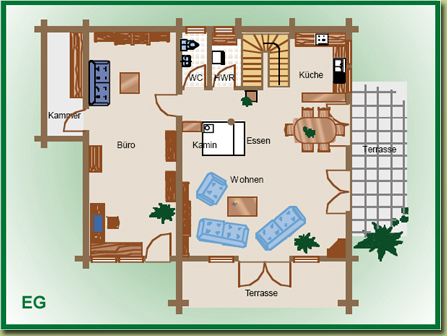

Erdgeschoss mit Inneneinrichtung
Fußboden: Fußbodenunterkonstruktion EG auf bauseitiger Betonplatte mit Lattung 22×100 mm a= 600 mm, Fußbodenbalken 42×95 mm a= 600 mm, Fußbodendielen in Kiefer 28×87 mm in Nut-und Feder mit Sockelleisten.
Zwischenboden mit sichtbaren Balken und Luftraum im Bereich Wohnzimmer: Zwischenboden mit sichtbaren tragenden Balken in Rundblockbohle 230 mm (Feldabstand nach Statik), in die Blockaußenwand verkämmt, Blockpaneele 19 x 170 mm, Lagerhölzer 42×70 mm, Fußbodendielen in Kiefer 28 x 87 mm in Nut- und Feder mit Sockelleisten und Dielenleisten gem. Zeichnung.

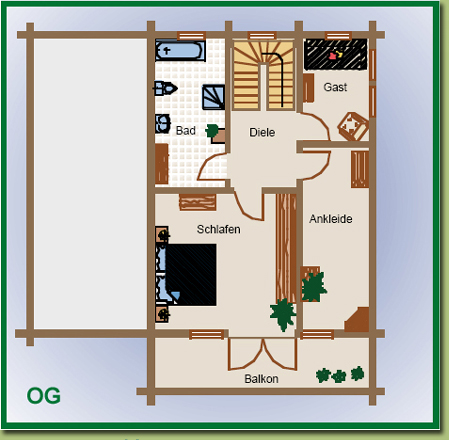

Dachgeschoss mit Inneneinrichtung

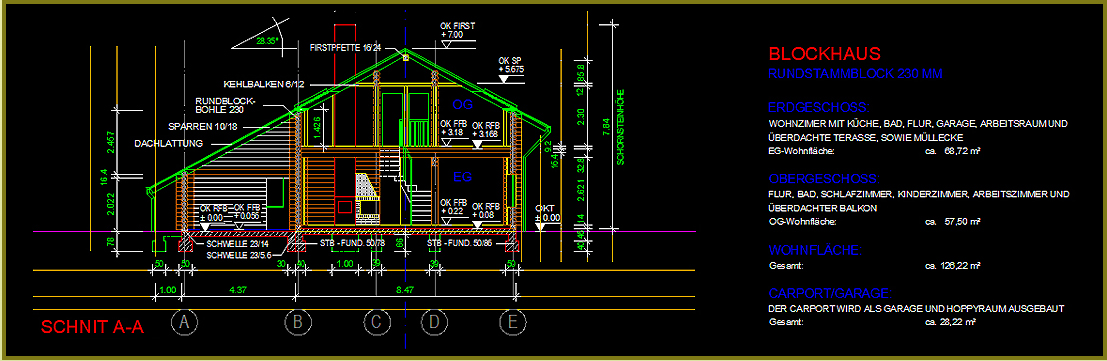

Dach und Decke für eine Aufdachdämmung : Dachkonstruktion entsprcchend der Statik mit gehobelten, sichtbaren Sparren, 140 x 220 mm für eine Aufsparrendämmung mit Lattung und Konter Lattung, diffusionsoffener Unterspannbahn, Blockpaneele 19×170 mm für die gesamte Dachhaut ( incl. Terrasse ) als Nut und Federschalung. Leimbinder gem. Statik. Konter Lattung und Dachlattung sowie Traufen und Giebelbretter. Dachneigung und Dachüberstände nach Plan, vorgesehen für eine Schneelast <0,75 kN/m2 , Windlast 50 kg.
Giebel: Hausgiebel massiv bis Kniestockhöhe – darüber Ständerwerk. Ständerbauwerk 42 x 145 mm, mit Windschutzplatte 12 mm als äußere Dämmschutzschicht und Winddichtung bei Giebeln in Ständerbau- weise, Lattung 22×100 e=600 mm und Rundblockpaneele innen und außen 28x145mm (horizontal) oder innen Blockpaneele 19 x 170. Latten 42 x 45 a 600 als Installationsebene. Wärmedämmung bauseits.
